SHJY-A502三相数字式互感器校验仪
SHJY-A502数字式三相互感器校验仪采用虚拟仪器的设计思想，用户只需通过鼠标和键盘操作设备上的互感器校验仪软件，输入相应参数，即可完成对电流互感器和电压互感器输入信号的采集处理，比差、角差的自动测量。SHJY-A502数字式三相互感器校验仪采用多通道同步检测方案，可以同步进行数字式互感器的电压/电流信号的检测。校验仪软件采用Labview设计，显示界面简洁美观，操作步骤简单。
基于测试使用需求，SHJY-A502数字式三相互感器校验仪具备下述功能：
l 校准功能：可校准配网数字式互感器，同时实现相序和零序测试；
l 误差计算功能：可实时显示当前输入信号的检定点、比差、角差、极性等数据；
l 数据显示及报表存储功能：具有同时显示各通道测试结果数据的功能，并且可以将测试时间段内的数据以报表的形式保存到指定路径下，方便后期查看；
l 波形实时绘制功能：可同时绘制20路波形信号，当试品工作异常时，可通过波形图直观分析故障情况。
工作环境
l 温度：(0～40)℃；
l 湿度：(20%～75%)RH；
l 大气压力: (86～106)kPa
l 供电：AC220V±10%，50Hz
|
指标分类 |
数值 |
|
精确度等级 |
0.05级（比差＜0.05%，角差＜2′） |
|

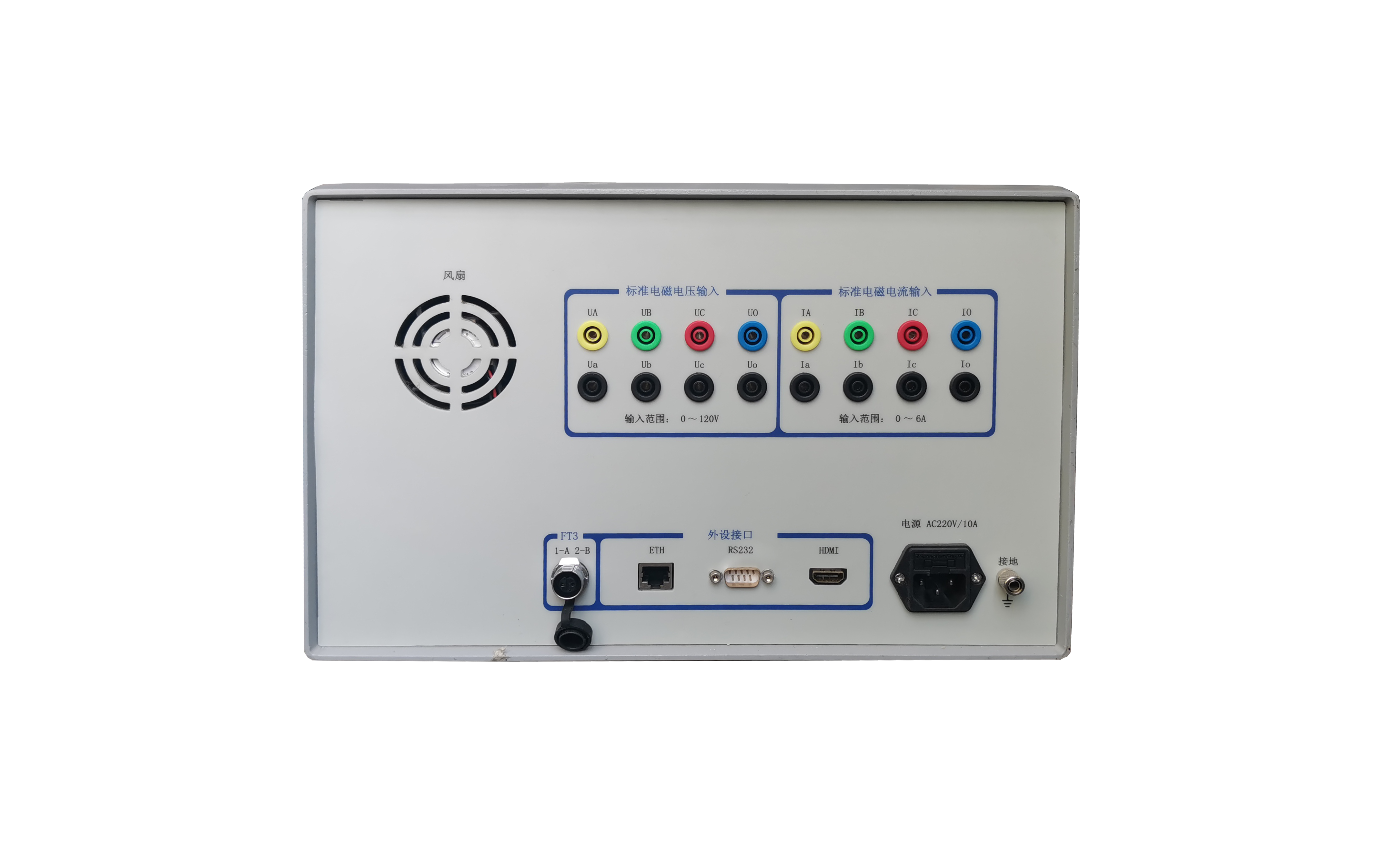

输入范围 |
电磁式电压互感器：0～120V |
|
电磁式电流互感器：0～6A |
|
|
测量范围 |
电压：5%～120%Un（Un=100/√3V 或 100V） |
|
电流：1%～120%In（In=5A 或 1A） |
|
|
人机交互 |
显示：HDMI接口外接显示器，最大分辨率为1920*1080 |
|
操作：触摸屏操作，同时可外接USB键鼠操作 |
|
|
接口通讯 |
主机支持TCP/IP及串口通讯功能，可通过以太网完成与其它设备组网并上传数据操作功能。 |
|
设备尺寸 |
410*365*390 （L*W*H 单位:mm） |
软件介绍
SHJY-A502数字式三相互感器校验仪可完成数字量输出的电子式互感器校验测试。软件能够实时显示采集信号的曲线并根据采集到的数据计算各通道的一二次有效值、角差、比差等参数。测试完成后，用户可以点击功能按钮“保存”来保存本次测试的数据，保存的测试数据会在指定文件夹内以日期+编号的命名方式进行报表存储，方便以后查阅。

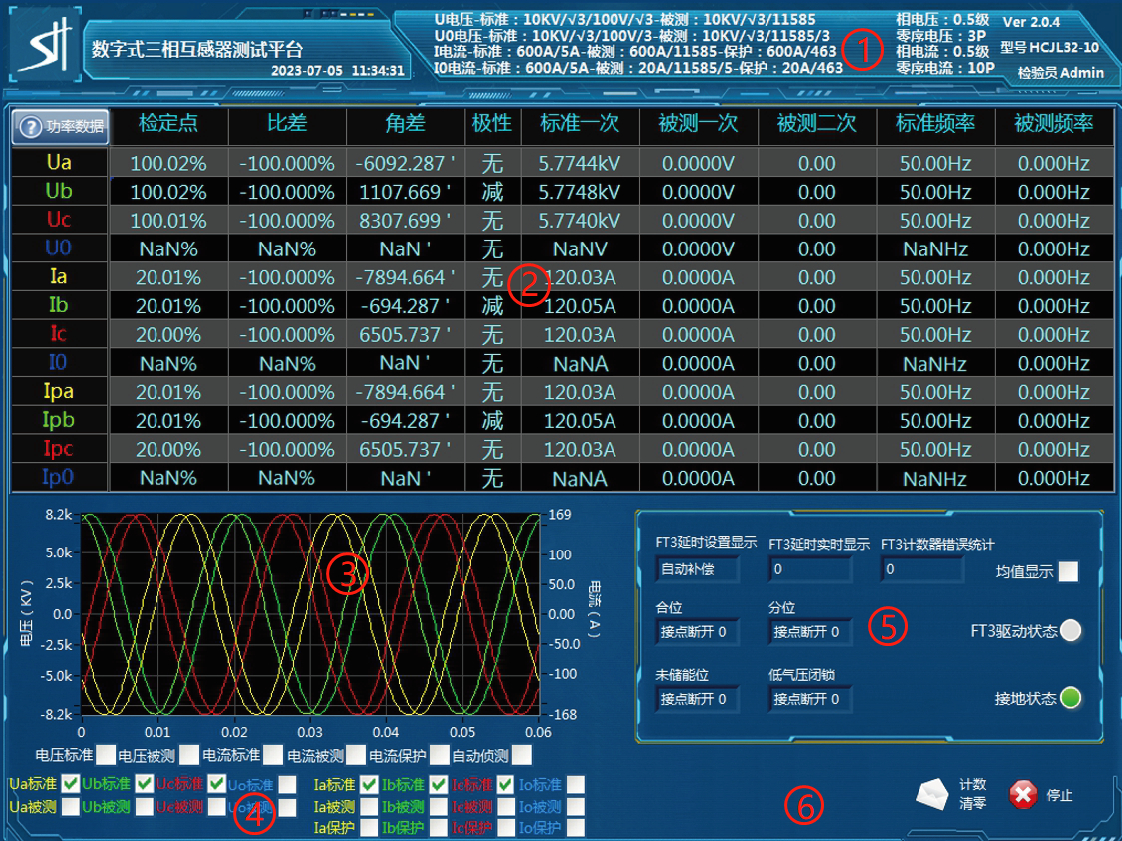

图中各部分功能如下所示：
1. 互感器变比配置测试结果显示，软件会自动加载“配置测试”信息；
2. 标准源和被测试品实时数据显示；
3. 测试过程中实时波形显示，最多可同时显示20条波形曲线；
4. 测试过程中实时波形显示复选框；
5. 数据通讯状态监测；
6. 软件主功能按钮区。
