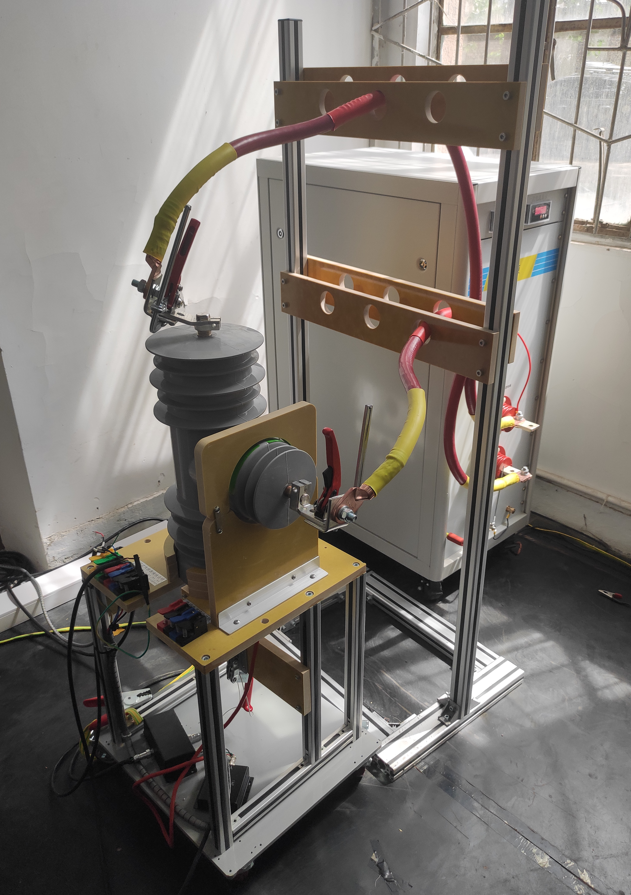

SH-1011A 10kV配网互感器自动测试台
SH-1011A 10kV配网互感器自动测试台,针对配网一二次融合开关用互感器精度测试设计而成,可测试配网类电磁式互感器、电子式传感器、数字式互感器准确度,台体自动按照预设的检定点在被测互感器的一次端注入高压信号并同时加载一次电流进行带压带流工况下互感器精度检测,也可按照设置的检定点单独检测电压互感器或电流互感器,可实现一键自动加高压及一次电流,测试过程中自动记录各个检定点的比差值、角差值、极性、一次值、二次值、频率值并形成报表文件,可与用户工厂MES系统进行对接,将测试数据上传用户服务器。
设备功能
自动按照检定点给被测互感器一次端同时注入高压信号及大电流信号;
l 数据分析功能:自动按照设定的检定点测试被测互感器(电磁式/电子式/数字式)精度,分析计算被测输入信号与标准信号的比差、角差、极性等数据;
l 数据显示及报表存储功能:具有同时显示各通道测试结果数据的功能,并且可以将测试时间段内的数据以报表形式保存到指定路径下,方便后期查看;
l 校验功能:可校验4路传统电磁式电流/电压互感器,4路模拟小信号电子式电流/电压互感器;
l 波形实时绘制功能:可实时绘制8路波形信号,当试品工作异常时,可通过波形图直观分析故障情况;
技术指标
序号 |
指标名称 |
数值 |
一 |
测试台整体测试精度 |
0.05级 |
1.1 |
单相自升压标准电压互感器 |
0.01级 |
1.2 |
单相自升流标准电流互感器 |
0.01级 |
1.3 |
配网互感器校验仪 |
0.05级 |
二 |
测量通道 |
/ |
2.1 |
电磁式互感器测量通道 |
2路(1路电流/1路电压) |
2.2 |
电子式传感器测量通道 |
4路模拟小信号 |
2.3 |
数字式互感器测量通道 |
1路ADMU数字式FT3接口 |
三 |
测试台输出一次电流、电压值 |
/ |
3.1 |
输出一次电流 |
0.5A~720A |
3.2 |
输出一次电压 |
0.1kV~10kV |
四 |
测试台测量范围 |
/ |
4.1 |
电磁式测量范围 |
电压互感器:0.5V~120V电流互感器:10mA~6A |
4.2 |
电子式测量范围 |
10mV~6.5V |
五 |
功率源最大输出 |
电流3kW+电压3kW |
六 |
硬盘容量 |
1TB |
七 |
外设接口 |
1个RJ45千兆网口、2个USB接口、1个HDMI接口 |
八 |
温度 |
-5℃ < 温度 < 40℃ |
九 |
湿度 |
15% < 湿度 < 95% |
十 |
海拔 |
< 2000m |
十一 |
供电电源 |
AC220V±10%、50Hz |
系统软件

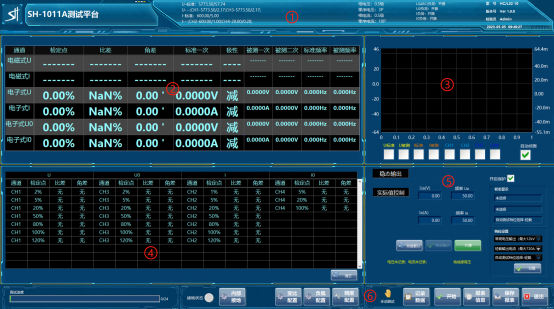

软件介绍:
【1】区域显示的是开关内的电磁式互感器或电子式传感器的变比关系,负载箱的配置信息,精度配置等信息,方便用户随时查看各种配置信息是否正确;
【2】区域显示的是标准互感器及被测互感器的各种测试数据值(比差、角差、极性、一次值、二次值、频率等);
【3】区域显示测试过程中的电流/电压波形图(可勾选波形图下方的复选框,方便以多种形式查看波形图);
【4】区域是系统各个测试项目测试完备后的数据显示区域,测试结束后,软件会自动记录每个检定点的结果值;
【5】区域是系统手动加载电压、电流,设置档位的区域;
【6】区域是测试系统配置负载信息、变比信息、测试精度、内部接地、报表信息、报表保存等功能的区域。
软件特点:
1)界面美观,操作简单,配置灵活,测试结果直观;
2)模块化结构,支持用户特殊化定制;
3)支持手动、自动测试,灵活切换使用;
4)测试过程中一次电压、电流波形实时可视;
5)提供标准TCP/IP协议,可与用户工厂MES系统对接。
