SH-1003D一二次融合成套检测系统

覆盖国网抽检所有C类测试项目

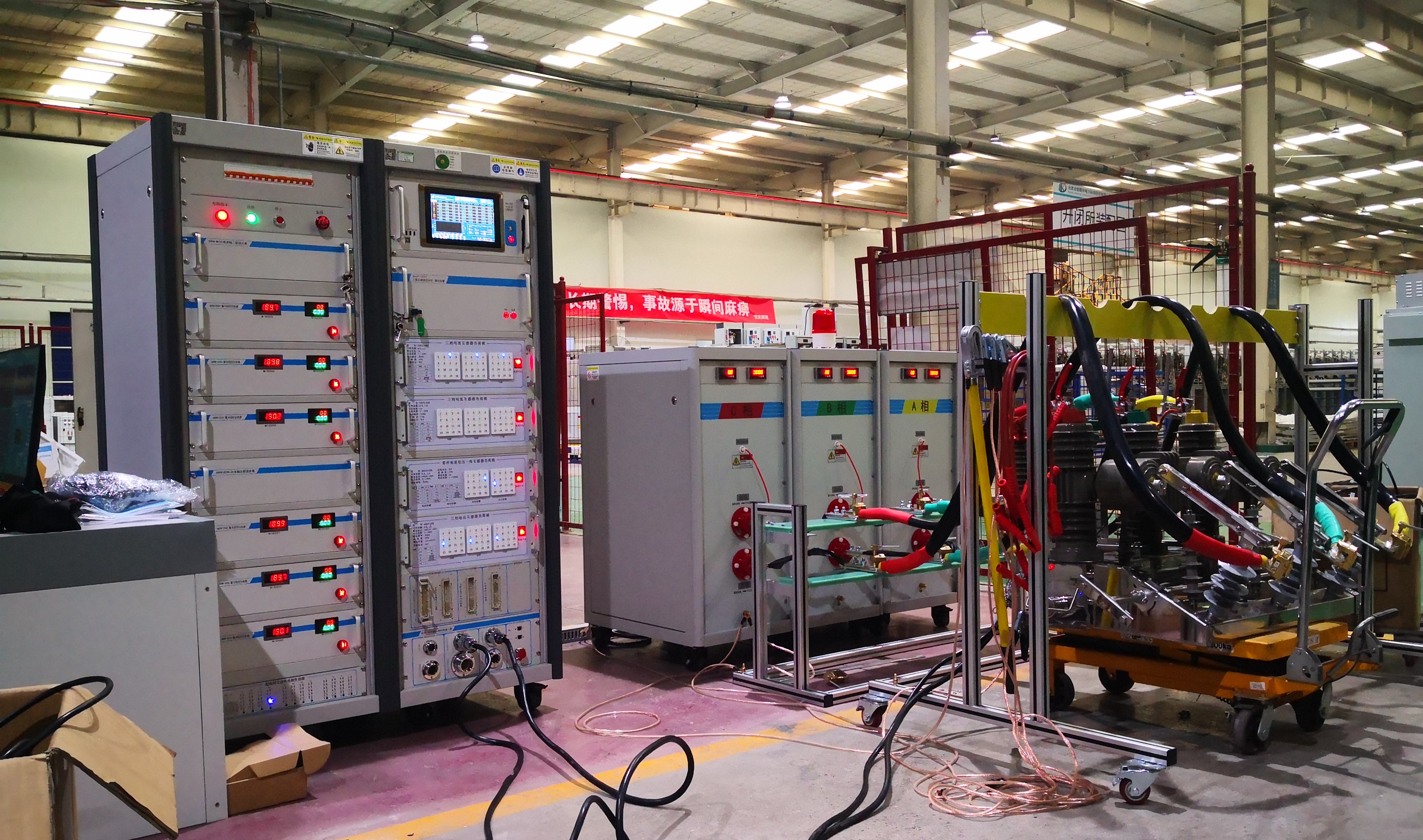

SH-1003D一二次融合成套测试系统通过模拟一二次融合开关实际使用工况对开关进行测试。试验过程中一次电压、电流波形实时可视，测试人员可直观观测到试品在不同电压电流下三相整体精度变化量、终端与开关的传动正确性，全部试验项目均实现了全自动化升压升流及自动记录测试数据。

SH-1003D一二次融合成套测试系统基于自动化测试理念，设备可用于试验站检测、开关生产厂商终检、电科院及供电公司抽检等检测场景。

      SH-1003D一二次融合成套测试系统由一体化交流标准电压电流源、程控功率源单元、三相负载箱单元、电子式负载箱单元、系统供电控制单元、三相多功能互感器校验仪、数字式互感器校验仪、系统启停操作控制单元、系统控制测试软件组成。可对一二次融合开关、环网柜进行全面检测。

检测项目

l   手动试验

手动设置电流/电压，验证被测试品电流/电压的正确性；

l   互感器自动试验

通过获取到的试品数据，计算互感器的准确度；

l   成套化自动试验

通过获取到的终端上送数据，计算成套的准确度；

l   开关平衡负荷电流影响试验

检测开关内部零序电流互感器在不同负荷电流下，零序电流互感器一次变化量是否小于1A；

l   配套电源带载能力试验

检测在额定一次电压下开关配套供电PT正常分断开关；

l   传动功能试验

成套开关分合闸、成套开关整组分闸时间、遥测上送等传动功能测试。

 技术指标

 系统软件

软件介绍：

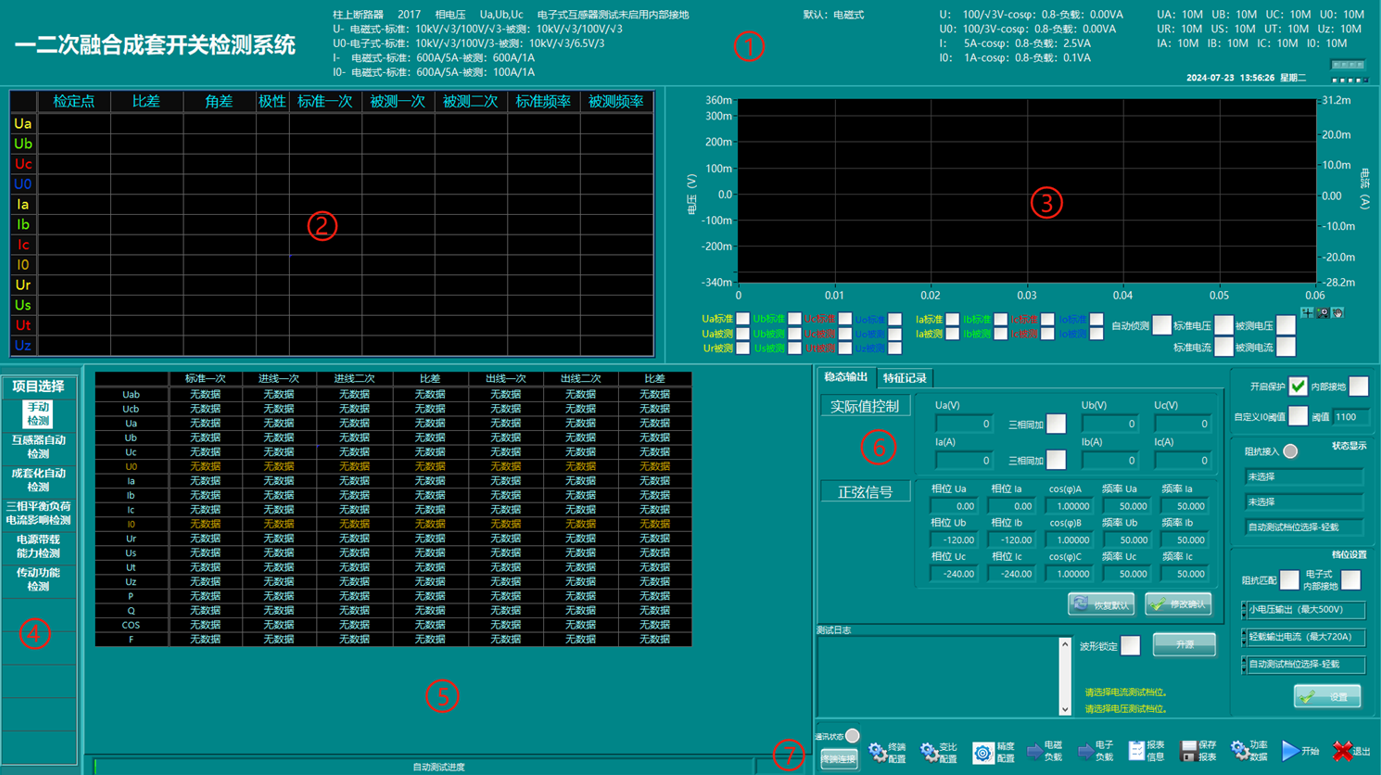

【1】区域是配置信息显示区，显示试品互感器的变比关系、精度配置、负载配置等信息，方便随时查看试品互感器各种配置是否正确；

【2】区域显示标准源及被测试品的各种测试数据值（比差、角差、极性、一次值、二次值、频率等）；

【3】区域显示测试过程中的三相及零序电流/电压波形图（可勾选波形图下方的复选框，方便以多种形式查看波形图）；

【4】区域是试验项目选择区，可根据被测试品类型及测试项目具体选择；

【5】区域是测试结果显示区，测试过程中，软件会自动记录每个检定点的数据；

【6】区域是系统手动加载电流/电压区；

【7】区域是功能操作区，包含终端连接、终端配置、精度配置、负载配置、变比配置、报表配置等操作。

软件特点：

1）界面美观，操作简单，配置灵活，测试结果直观；

2）模块化结构，支持用户特殊化定制；

3）支持手动、自动测试，灵活切换使用；

4）测试过程中一次电压、电流波形实时可视；

5）提供标准TCP/IP协议，可与用户工厂MES系统对接。
