SH-5003A型一二次融合成套开关检测设备

覆盖国网抽检所有B类及C类测试项目

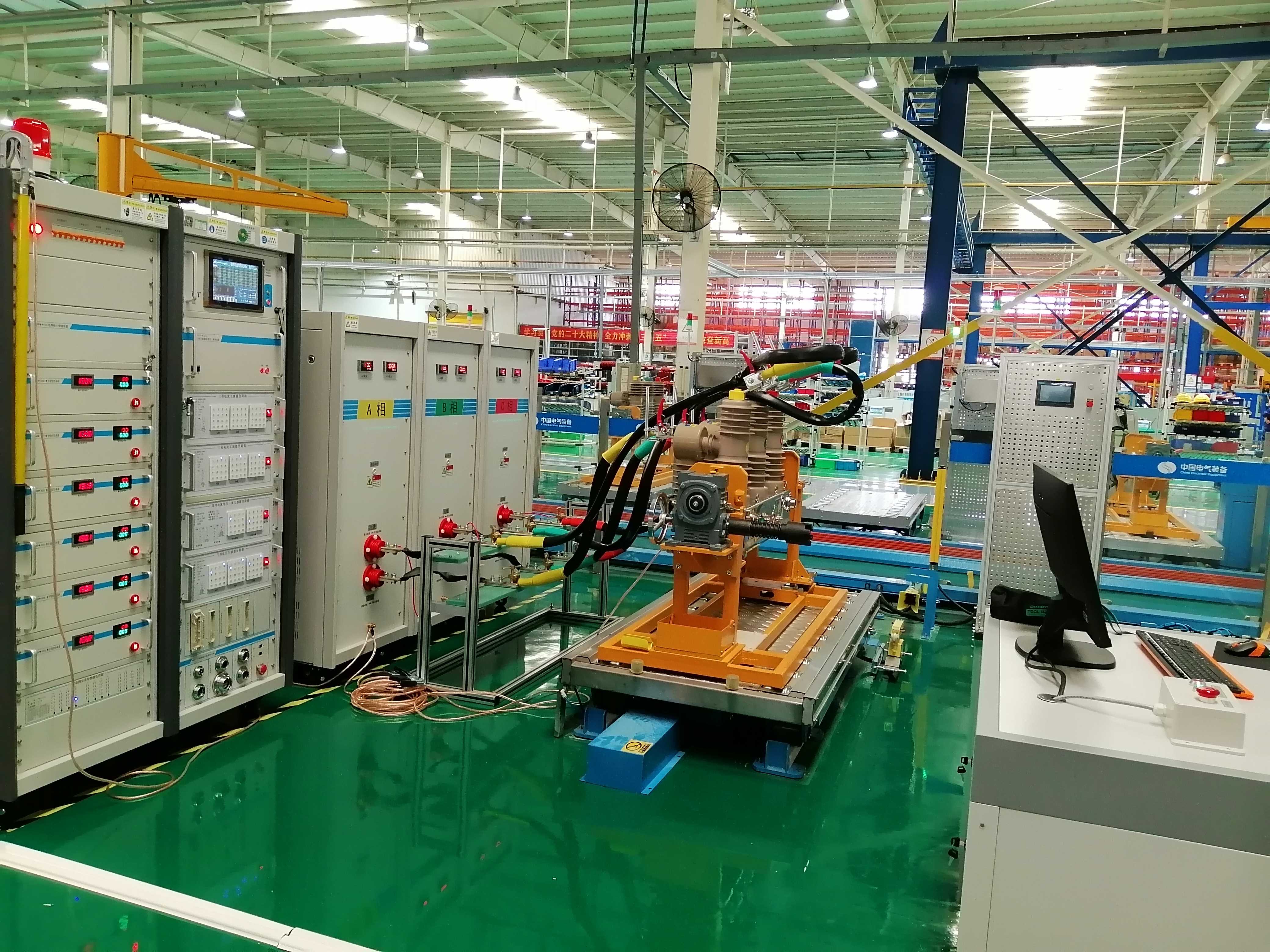

SH-5003A一二次融合成套精度检测设备是针对国网一二次融合成套设备检测要求，用来测试一二次融合成套开关整体精度及同时产生三相高压和同时产生三相大电流的一体化交流标准高压电流源的设备，可以对10kV柱上开关及环网柜、互感器、高压电能表、开关柜等产品进行成套快速、精确检测的自动化设备。

SH-5003A一二次融合成套精度检测设备基于自动化理念，适应工厂生产、质量把控等生产需求，有利于产品顺利通过入网检测，有利于及时检验产品的制造误差，提高设备出厂质量稳定性，保证产品质量，提升测试及生产工作效率，对提高产品合格率、提升生产效率有着巨大的作用。

SH-5003A一二次融合成套精度检测设备由一体化交流标准电压电流源、程控功率源单元、三相负载箱单元、系统供电控制单元、三相多功能互感器校验仪、系统启停操作控制单元、系统控制测试软件组成。可对一二次融合开关、环网柜进行全面检测。

检测项目

l                      准确度检查

通过分析获取到的试品数据，查看一次互感器和成套设备的准确度；

l                      设备检查

过获取到的检测点的数据，判断设备状态是否正常；

l                      配套电源带载能力检测

检测设备配套电源是否能独立满足配电终端，开关等操作机构的正常运行；

l                      传动功能检测

包括基本功能试验，遥控功能试验，遥测功能试验，遥信功能试验等；

l                      故障检测与处理

包括参数配置，短路故障检测，接地故障检测，开关重合闸试验等；

 技术指标

 系统软件

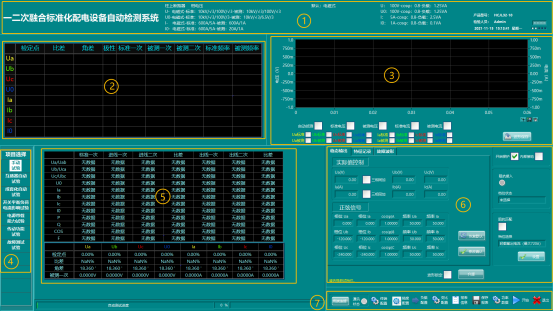

软件介绍：

【1】区域显示的是开关内的电磁式互感器或电子式互感器的变比关系，负载箱的配置信息，精度配置等信息，方便用户随时查看各种配置信息是否正确；

【2】区域显示的是标准互感器及被测互感器的各种测试数据值（比差、角差、极性、一次值、二次值、频率等）；

【3】区域显示测试过程中的三相及零序电流/电压波形图（可勾选波形图下方的复选框，方便以多种形式查看波形图）；

【4】区域是系统测试的项目选择区域，可根据被测开关类型及测试内容具体选择；

【5】区域是系统各个测试项目测试完备后的数据显示区域，测试结束后，软件会自动记录每个检定点的结果值；

【6】区域是系统手动加载电压、电流、谐波、特征记录、故障波形的区域；

【7】区域是测试系统连接终端、配置负载信息、变比信息、精度信息、报表信息、报表保存、用户管理等功能的区域。

软件特点：

1）界面美观，操作简单，配置灵活，测试结果直观；

2）模块化结构，支持用户特殊化定制；

3）支持手动、自动测试，灵活切换使用；

4）测试过程中一次电压、电流波形实时可视；

5）提供标准TCP/IP协议，可与用户工厂MES系统对接。
